大型積みブロック:[IK小口止めブロック]

現場打コンクリートが不要で立ち上げられます。
IK小口止めブロック
※クリックすると拡大写真を表示


製造工場 アイケイ関工場

特長

  1. 高さに合わせて経済的な幅ブロックから積み上げることができます。
  2. ブロック高さは安定しやすい1.0mとしています。
  3. 5分勾配用のブロックです。(背面は4分勾配となっています)
  4. ブロック表面は洗い出し加工をしています。
  5. 初期から立ち上げることができるため、現場打コンクリートが不要です。
  6. 天端で高さ調整が行えます。(カット調整用パネルを準備、背面は現場打になります)
  7. ブロック間の連結はボルト連結のため、作業が容易です。

規格諸元

名称 規格寸法(mm) 参考重量(kg)
150-1 300×1000×950-1050 668
150-2 300×1000×1050-1150 735
150-3 300×1000×1150-1250 803
150-4 300×1000×1250-1350 870
150-5 300×1000×1350-1450 940

標準断面図

標準断面図
※クリックすると拡大図を表示

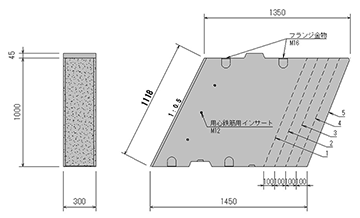

製品規格図

製品規格図
※クリックすると拡大図を表示

施工例

施工例
※クリックすると拡大写真を表示
施工例
※クリックすると拡大写真を表示
