製品紹介

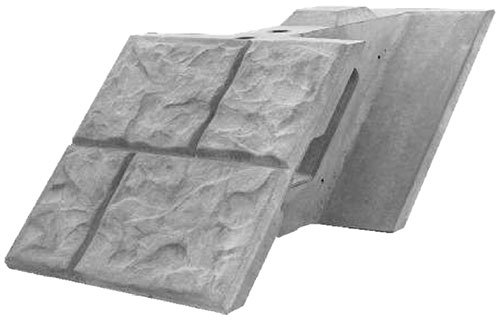

大型積みブロック：[ジャストウォールコンパクト（1割用）]
ジャストウォールコンパクト（1割用）は、経済性と施工性を追い求めた大型ブロックです。
※クリックすると拡大写真を表示
| 製造工場 | アイケイ関工場 |
|---|
特長
- 1割勾配用の自立水平式大型ブロックです。
- 自立水平積みのため、ブロック設置や胴込コンクリート打設が安全かつ容易となります。
- 鉄筋の設置により、控え厚を抑えることができます。また、胴込コンクリート量や切土量も減らせるため、経済性・環境面で優位となります。
- 鉄筋の設置が容易にできるように、ガイド筋を設置しております。
- ブロック設置後安全プレートを取りつけ、安全性を高めます。
規格諸元
| 製品厚(mm) | 参考重量(kg) | 胴込材(m3) |
|---|---|---|
| 1000×1000×750 | 650 | 0.479 |
標準断面図

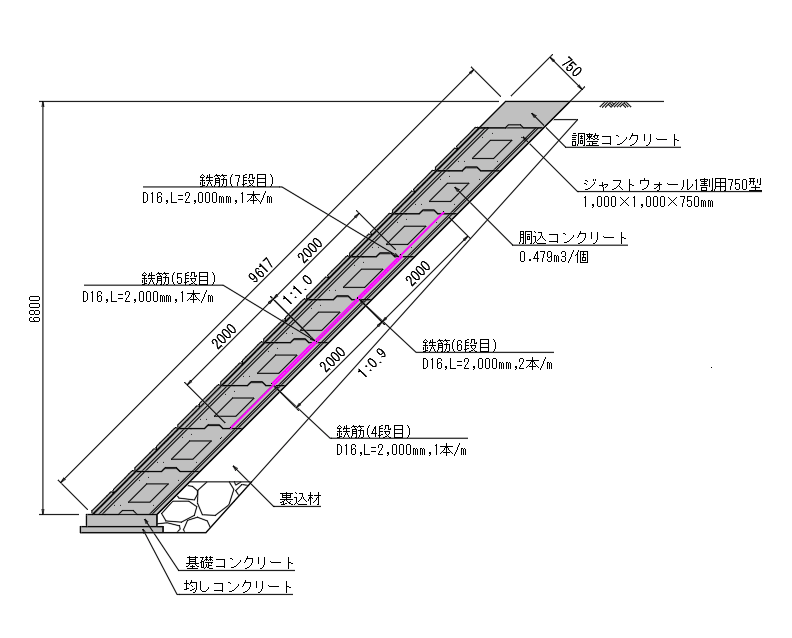

新製品での設計（1割用大型ブロック）
控え厚750mm
※クリックすると拡大図を表示
控え厚750mm
※クリックすると拡大図を表示

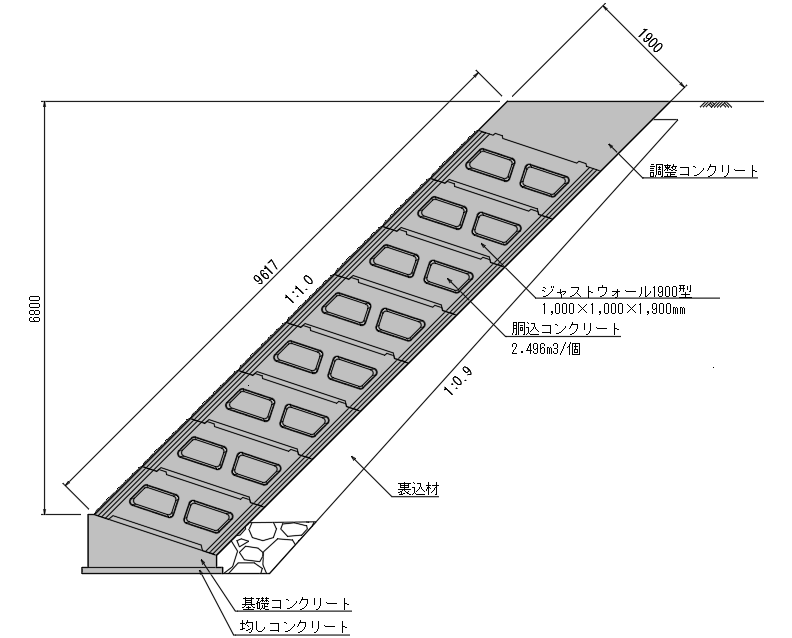

従来製品での設計（5分用大型ブロック）
控え厚1,900mm
※クリックすると拡大図を表示
控え厚1,900mm
|

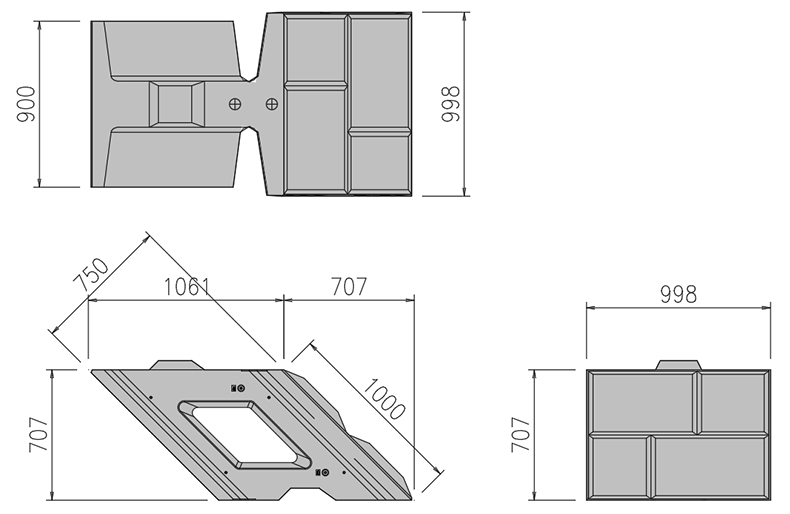

製品規格図
※クリックすると拡大図を表示

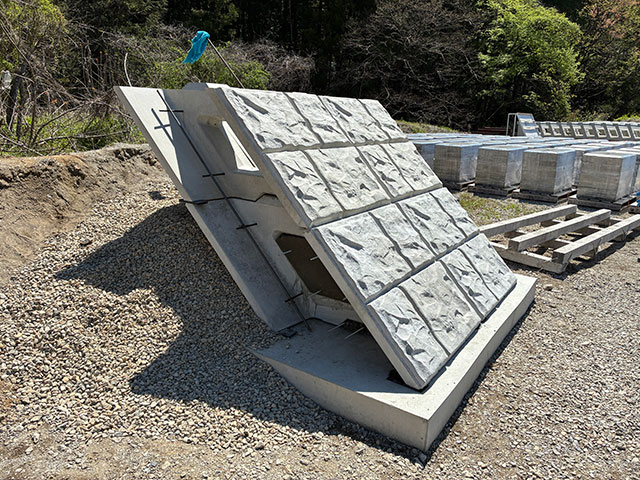

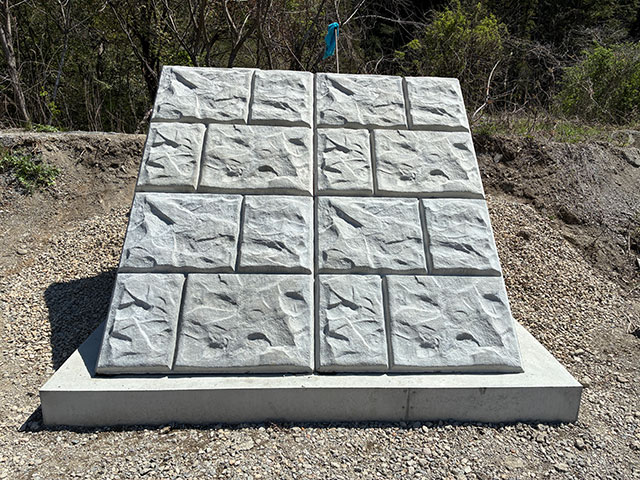

施工例
※クリックすると拡大写真を表示
※クリックすると拡大写真を表示
